鼎阳科技发布8GHz带宽12-bit高分辨率示波器,树立国产示波器新标杆

2024年1月23日,鼎阳科技正式发布8GHz带宽高分辨率示波器,树立了国产高分辨率示波器的新标杆。此次发布的示波器为SDS7000A系列推出的新型号SDS7804A,具备12-bit高精度ADC,1Gpts存储深度,支持USB 2.0,以太网等多种协议一致性分析以及LVDS,MIPI等高速信号的眼图及抖动测试,其发布标志着鼎阳科技再次在国产数字示波器高端领域取得突破。

鼎阳科技发布8GHz带宽12-bit高分辨率示波器,树立国产示波器新标杆

图1 SDS7000A系列带宽提升至8GHz

呈现清晰波形细节,SDS7000A满足更高精度要求

在电子系统均具有高频率、低功耗、低电压发展趋势的当下,市场对于数字示波器等测试测量仪器也提出了更高的要求,SDS7000A系列专业的性能表现能够为从业人士提供可靠的精度支持。

SDS7000A将“亦高亦精,解析至真”作为宣传语,这款高分辨率数字示波器带宽高达8GHz,满足更多样的高速测试场景。其采用12-bit高分辨率ADC,量化级数高达4096级,是传统8-bit示波器的16倍,能助力工程师更完整清晰地观测到波形的细节,并进行更精准的波形测量。

鼎阳科技发布8GHz带宽12-bit高分辨率示波器,树立国产示波器新标杆

图2 12-bit示波器更能清楚展示波形细节

强大的分析功能,SDS7000A在多种测试场景下表现优异

不仅性能上表现不俗,SDS7000A系列也配备了强大的分析功能以适应多种测量场合。眼图分析作为高速系统信号完整性分析的核心,可以反映信号链路上传输的数字信号的整体特征,从中观察码间串扰和噪声的影响,进而评估系统的优劣程度。SDS7000A系列支持眼图测试,增加了更多测量参数,更高效地帮助工程师分析信号质量和确认改进方向。

鼎阳科技发布8GHz带宽12-bit高分辨率示波器,树立国产示波器新标杆

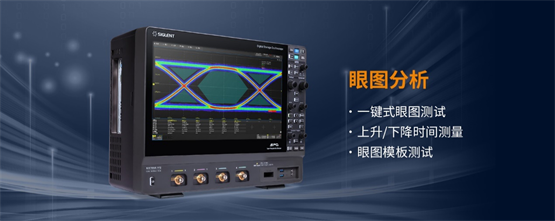

图3使用SDS7000A进行眼图分析

此外,SDS7000A提供的抖动分析应用可以对信号的多种抖动参数进行测量,并且基于TIE数据对抖动进行分解,对各种抖动分量进行时域和频域上的解析。8GHz的带宽使眼图和抖动分析能满足更多测试场景,比如LVDS和MIPI信号的测试。

鼎阳科技发布8GHz带宽12-bit高分辨率示波器,树立国产示波器新标杆

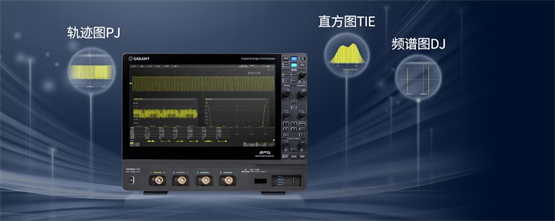

图4 使用SDS7000A进行抖动测试

SDS7000A系列示波器提供多种串行协议触发和解码,覆盖多个行业,目前能够支持USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多种协议一致性测试。这些一致性测试分析功能可以帮助工程师在大规模生产前进行电气性能和功能测试,从而保证产品的质量和可靠性。鼎阳科技推出的一致性分析方案可以执行单项或多项测试、向用户展示如何将示波器和被测设备连接、为每个测试项目自动设置示波器、显示已执行测试的每个项目的详细信息和通过标准、生成HTML或XML测试报告。

鼎阳科技发布8GHz带宽12-bit高分辨率示波器,树立国产示波器新标杆

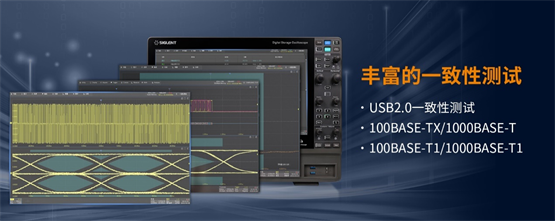

图5 使用SDS7000A进行协议一致性分析

树立国产高分辨率示波器新标杆,鼎阳科技持续推动行业发展

据悉,鼎阳科技一直以来在国产高带宽、高分辨率数字示波器领域保持着行业领先地位,此次发力的背后是其长期以来对技术研发和创新的持续投入。

目前鼎阳科技旗下已有SDS7000A系列、SDS6000 Pro系列、SDS6000L系列、SDS3000X HD系列、SDS2000X HD系列、SDS1000X HD、SDS800X HD系列7个高分辨率数字示波器系列,带宽已涵盖70MHz~8GHz,可广泛应用于第三代半导体、高精度电源、医疗、汽车电子、工业电子等领域。

数字示波器作为电子工业发展的基础设备和国家战略性、基础性产业之一,在各行各业均有应用,具备广阔前景。本次8GHz高带宽高分辨率示波器的发布,意味着鼎阳科技在国产示波器高端领域又迈出一步,不仅仅是产业升级和技术创新的有力推手,更是为中国通用电子测试测量行业的发展再打下一剂强心针。

未来,相信鼎阳科技将继续推动技术创新,进一步提升示波器性能,满足日益复杂和精细的测量需求,为用户提供更可靠的测量解决方案。
