基于FFmpeg+VAAPI的硬件加速渲染技术

1. 写在前面

硬件加速即利用GPU来完成图形相关的操作,将CPU空闲出来处理其他事务,特别是在CPU性能不足的情况下,此类操作就更必要了。在视频处理上,DXVA是微软定制的视频加速规范,而在Linux 平台上则是由NVIDIA和Intel分别提供的VDPAU和VAAPI加速规范。灵跃桌面云利用上述API可以有效加速视频解码和图像处理,降低系统CPU占用,提升系统性能。

2. 实现方案

针对Intel CPU X86架构平台,可采用FFmpeg+VAAPI的硬解方案。其中,FFmpeg用于处理各种格式的视频解码;VAAPI则提供对硬件加速视频处理的访问,处理流程图如下。

基于FFmpeg+VAAPI的硬件加速渲染技术

2.1 相关环境部署

(一)安装依赖包

# apt-get install autoconf automake debhelper ladspa-sdk libsoundio-dev libbluray-dev libbs2b-dev libcaca-dev libcdio-paranoia-dev libdvdnav-dev libdvdread-dev libegl1-mesa-dev libenca-dev libfontconfig1-dev libfreetype6-dev libfribidi-dev libgl1-mesa-dev libgbm-dev libgme-dev libgnutls28-dev libgsm1-dev libguess-dev libharfbuzz-dev libjack-jackd2-dev libjpeg-dev liblcms2-dev liblircclient-dev liblua5.3-dev libmodplug-dev libmp3lame-dev libnetcdf-dev libopenal-dev libopus-dev libopencore-amrnb-dev libopencore-amrwb-dev libpulse-dev librtmp-dev librubberband-dev libschroedinger-dev libsmbclient-dev libssh-dev libsoxr-dev libspeex-dev libtheora-dev libtool libtwolame-dev libuchardet-dev libv4l-dev libva-dev libvorbis-dev libvo-amrwbenc-dev libvpx-dev libwavpack-dev libx264-dev libx265-dev libx11-dev libxext-dev libxinerama-dev libxrandr-dev libxss-dev libxv-dev libxvidcore-dev pkg-config python python-docutils x11proto-core-dev yasm zlib1g-dev

(二)安装libva

进入当前用户目录,并下载libva源码包:

# cd ~

#git clone https://github.com/01org/libva.git

进入libva文件夹中,

#cd libva

切换到1.7.3版本:

# git checkout libva-1.7.3

执行编译安装:

./autogen.sh && ./configure && make && make install

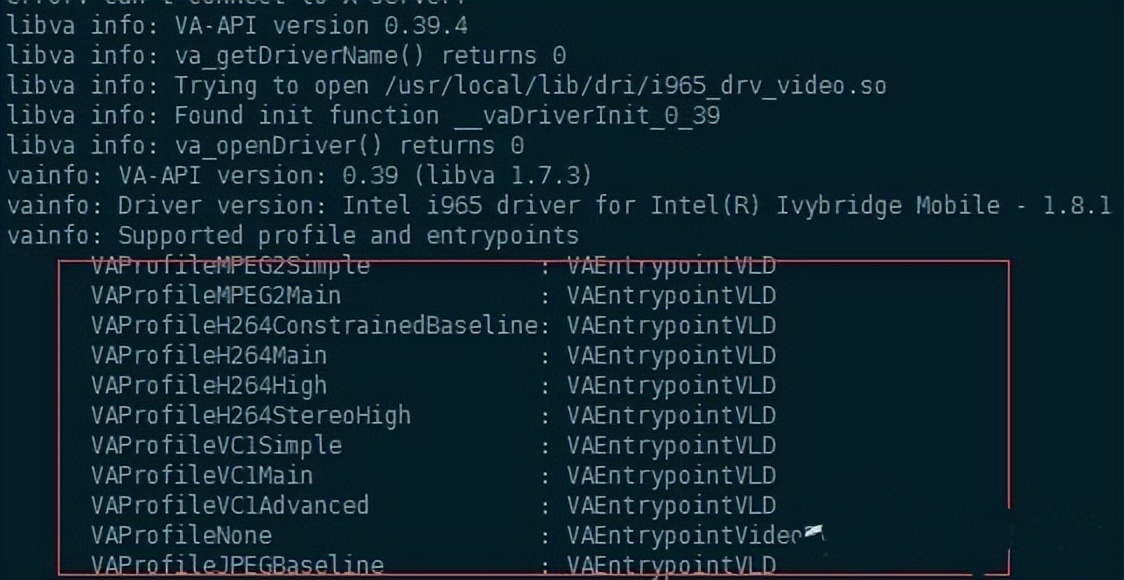

运行vainfo查看执行结果

基于FFmpeg+VAAPI的硬件加速渲染技术

图中红框内表示当前所支持硬解的视频压缩格式。

(三)安装FFmpeg

进入灵跃桌面云当前用户目录,并下载FFmpeg源码包

# cd ~

#git clone https://git.ffmpeg.org/ffmpeg.git ffmpeg

进入FFmpeg文件夹中,

#cd ffmpeg

执行编译安装

./configure --disable-static --enable-shared --enable-gpl --enable-version3 --disable-debug --enable-vaapi &&make && make install

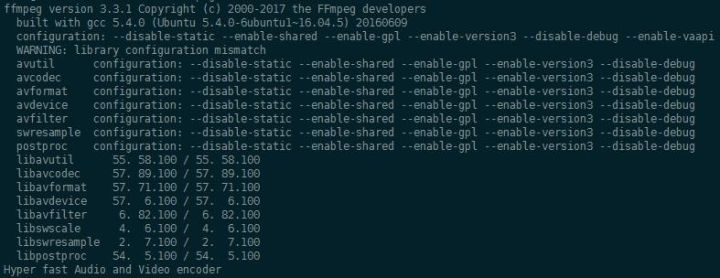

最后执行ffmpeg查看执行结果。

基于FFmpeg+VAAPI的硬件加速渲染技术

领取C++音视频开发学习资料:点击→音视频开发(资料文档+视频教程+面试题)(FFmpeg+WebRTC+RTMP+RTSP+HLS+RTP)

2.2 代码实现

(一)视频播放原理

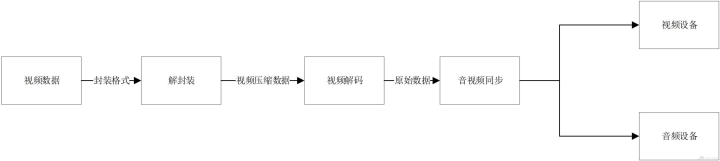

简单来讲,视频播放器在播放本地视频文件须要经历如下步骤:解封装,解码,音视频帧同步,最终会把数据投递到对应的驱动设备,具体过程以下图所示:

基于FFmpeg+VAAPI的硬件加速渲染技术

(二)VAAPI解码流程

当程序把视频的压缩数据传递到VAAPI解码模块时,会根据视频的压缩格式(如H.264.MPEG-2等)建立对应的VADecoder,而后把数据送入VADecoder进行解码,最后由vaPutSurface来处理视频解码后的合成和渲染,具体过程以下:

基于FFmpeg+VAAPI的硬件加速渲染技术

(三)具体实现

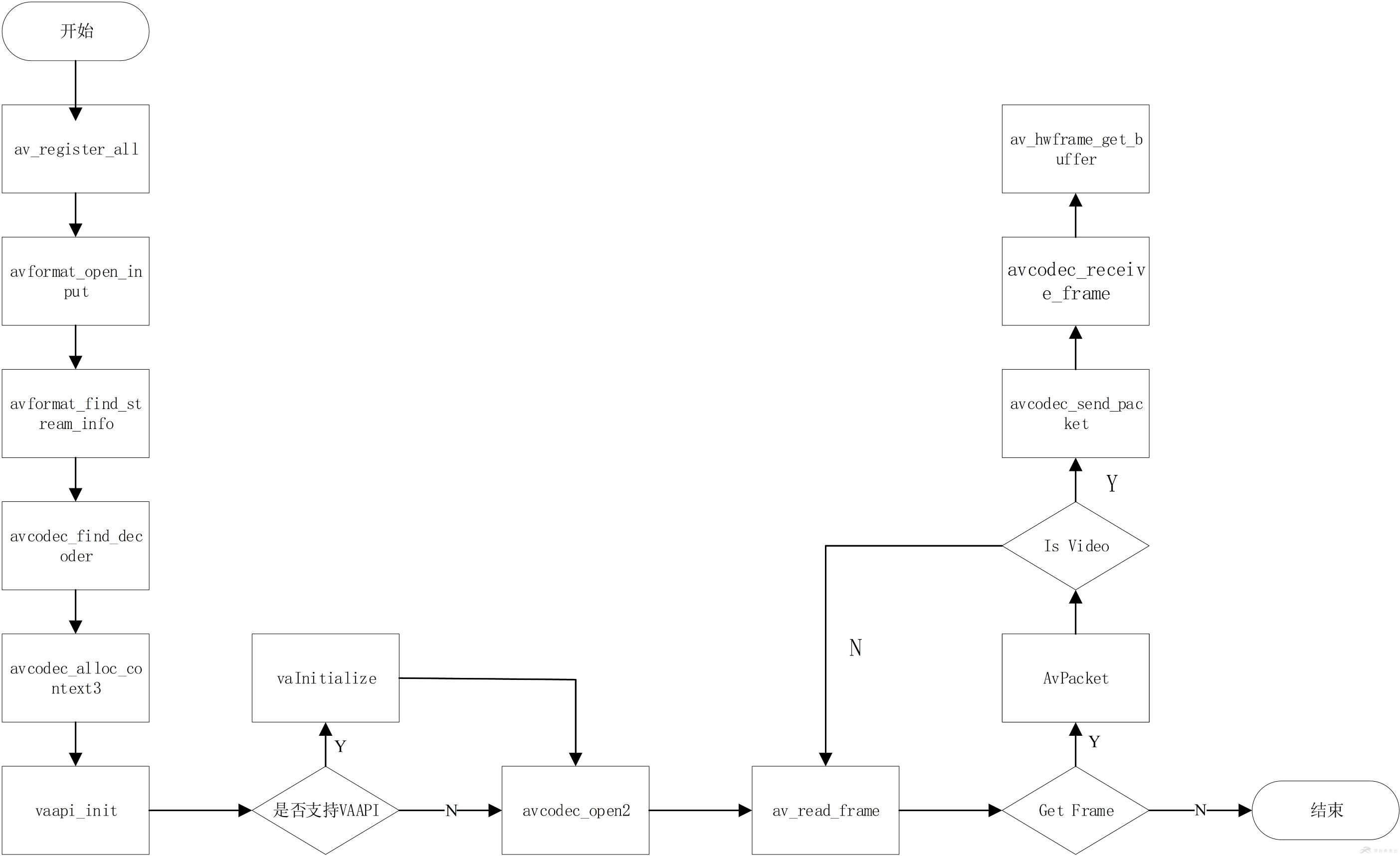

基于VAAPI和FFmpeg的解码流程图以下:

基于FFmpeg+VAAPI的硬件加速渲染技术

因为灵跃桌面云使用的FFmpeg的版本是3.3版本,里面集成了VAAPI中对视频的细节处理,因此只须要在AVCodecContext的get_format回调函数中指定硬解参数,解码后的视频数据会存储在GPU内存中,经过vaPutSruface函数来处理后期的合成和图像渲染,下图为窗口建立和图像处理的过程图:

基于FFmpeg+VAAPI的硬件加速渲染技术

3. 测试结果

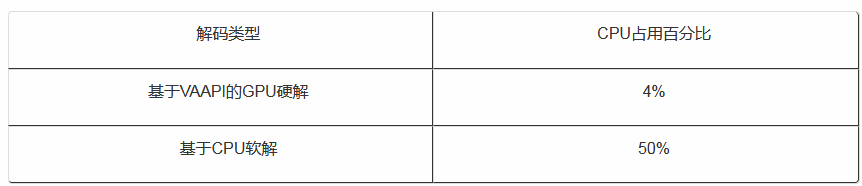

本次测试为对比使用GPU硬解和CPU软解的CPU占用率,视频参数:分辨率1920*1080 、帧率25FPS、编码格式H.264。灵跃桌面云依据测试结果能够看出,使用GPU硬解能大大下降CPU使用率,同时画面输出更加清晰流畅。

基于FFmpeg+VAAPI的硬件加速渲染技术
