为什么需要per-CPU变量

假设系统中有4个cpu， 同时有一个变量在各个CPU之间是共享的，每个cpu都有访问该变量的权限。

「技术干货」一文搞懂Linux内核中per-CPU变量

当cpu1在改变变量v的值的时候，cpu2也需要改变变量v的值。这时候就会导致变量v的值不正确。这时候机智的你就会说，在cpu1访问变量v的时候可以使用原子操作加锁，cpu2访问变量v的时候需要等待。可是机智的是否考虑过加锁对性能的影响，原子操作对cpu是极耗cpu的。

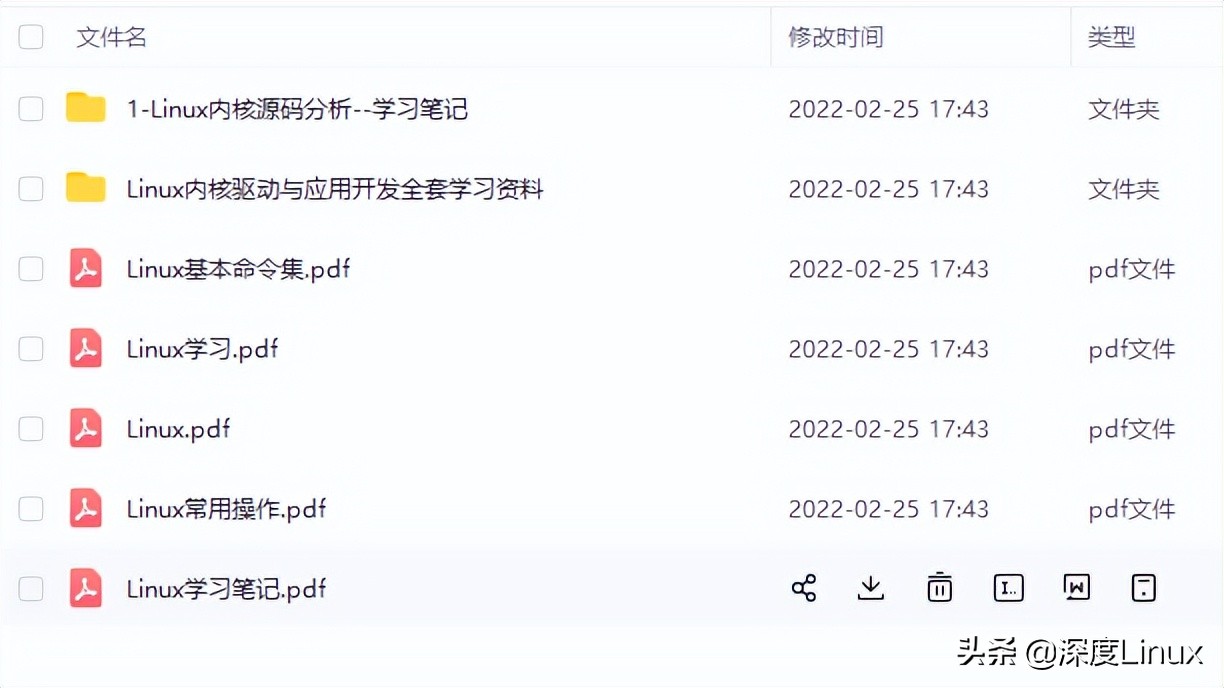

嵌入式进阶教程分门别类整理好了，看的时候十分方便，由于内容较多，这里就截取一部分图吧。

「技术干货」一文搞懂Linux内核中per-CPU变量

需要的朋友私信【内核】即可领取。

内核学习地址：Linux内核源码/内存调优/文件系统/进程管理/设备驱动/网络协议栈-学习视频教程-腾讯课堂

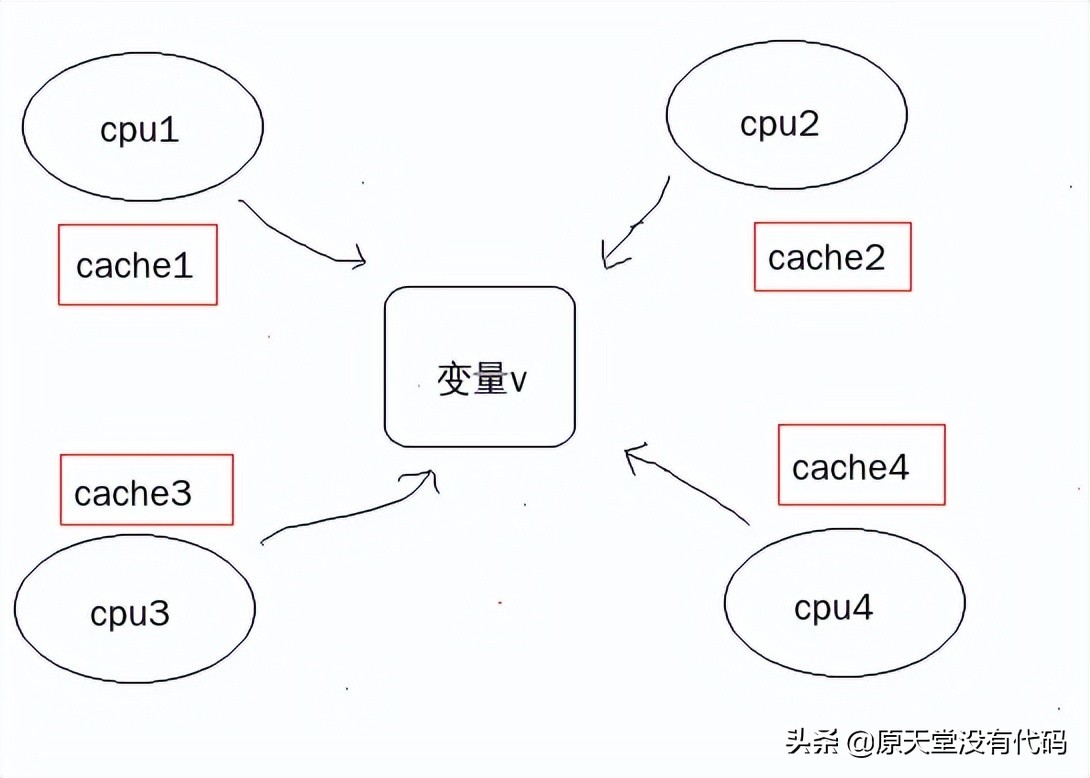

再考虑一种情况，现在高速的cpu都带有高速缓冲cache。它介于cpu和主存之间，主要作用是加快cpu的访问速度。因为主存的访问速度相比cpu读写比较慢，在之间引入cache之后，当CPU调用大量数据时，就可避开内存直接从缓存中调用，从而加快读取速度。

「技术干货」一文搞懂Linux内核中per-CPU变量

比如cpu1对变量v操作之后，变量v的值就发生了变化。而cpu2, cpu3, cpu4的cache中的值还是以前的值，所以这时候就需要将cpu2, cpu3, cpu4的cache中的值变为无效的，当cpu2读取变量v的时候就需要从内存中读取v。所以当某一个cpu对共享数据v做操作后，比较对其余的cache做无效操作，这也是对性能有所损耗的。

所以，就引入了per-cpu变量。

什么是per-CPU变量

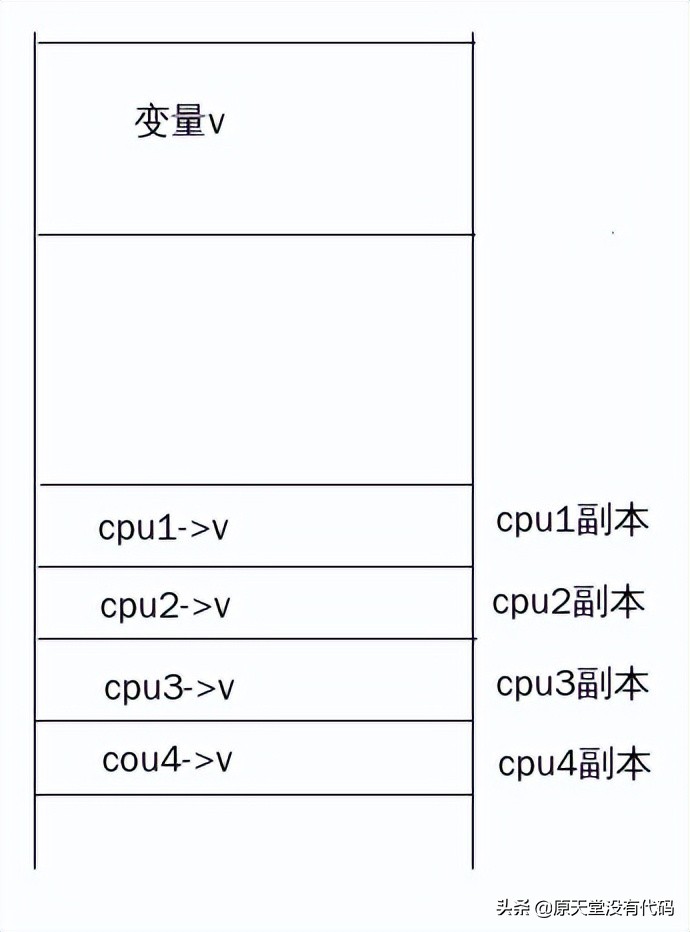

per-CPU变量是linux系统一个非常有趣的特性，它为系统中的每个处理器都分配了该变量的副本。这样做的好处是，在多处理器系统中，当处理器操作属于它的变量副本时，不需要考虑与其他处理器的竞争的问题，同时该副本还可以充分利用处理器本地的硬件缓冲cache来提供访问速度。

「技术干货」一文搞懂Linux内核中per-CPU变量

per-CPU按照存储变量的空间来源分为静态per-CPU变量和动态per-CPU变量，前者的存储空间是在代码编译时静态分配的，而后者的存储空间则是在代码的执行期间动态分配的。

静态per-CPU变量声明和定义

声明DECLARE_PER_CPU宏：

<include/linux/percpu-defs.h>n----------------------------------------------------------------n#define DECLARE_PER_CPU(type, name) n DECLARE_PER_CPU_SECTION(type, name, "")nn#define DECLARE_PER_CPU_SECTION(type, name, sec) n extern __PCPU_ATTRS(sec) __typeof__(type) namenn#define __PCPU_ATTRS(sec) n __percpu __attribute__((section(PER_CPU_BASE_SECTION sec))) n PER_CPU_ATTRIBUTES

<include/asm-generic/percpu.h>n-----------------------------------------------------n#ifndef PER_CPU_BASE_SECTIONn#ifdef CONFIG_SMPn#define PER_CPU_BASE_SECTION ".data..percpu"n#elsen#define PER_CPU_BASE_SECTION ".data"n#endifn#endif

对上的宏定义DECLARE_PER_CPU使用例子： DECLARE_PER_CPU(int, val)来详细说明。

DECLARE_PER_CPUT(int, val)n -> DECLARE_PER_CPU_SECTION(int, val, "")n -> extern __PCPU_ATTRS("") __typeof__(int) valn -> extern __percpu __attribute__((section(".data..percpu"))) int val

从上面的分析可以看出，该宏在源代码中声明了__percpu int val变量，该变量放在一个名为”.data..percpu”的section中。

定义DEFINE_PER_CPU宏：

<include/linux/percpu-defs.h>n----------------------------------------------------------------n#define DEFINE_PER_CPU(type, name) n DEFINE_PER_CPU_SECTION(type, name, "")nn#define DEFINE_PER_CPU_SECTION(type, name, sec) n __PCPU_ATTRS(sec) PER_CPU_DEF_ATTRIBUTES n __typeof__(type) namenn#ifndef PER_CPU_DEF_ATTRIBUTESn#define PER_CPU_DEF_ATTRIBUTESn#endif

对以上DEFINE_PER_CPU依然使用DEFINE_PER_CPU(int, val)做举例说明：

DEFINE_PER_CPU(int, val)n-> DEFINE_PER_CPU_SECTION(int, val, "")n ->__PCPU_ATTRS("") __typeof__(int) valn -> __percpu __attribute__((section(".data..percpu"))) int val

可以看到，相比与DECLARE_PER_CPU，DEFINE_PER_CPU只是去掉了变量前面的extern, 所以使用DEFINE_PER_CPU(int,val)将会在源码中定义一个变量：

__percpu __attribute__((section(".data..percpu"))) int val

以下是per-CPU所有的形式的声明和定义：

声明和定义

解释

DECALRE_PER_CPU(type, name)/DEFINE_PER_CPU(type, name)

普通的per-CPU声明和定义

DECLARE_PER_CPU_FIRST(type, name)/DEFINE_PER_CPU_FIRST(type, name)

该per-CPU变量会在整个serction的最前面，所谓的first

DECLARE_PER_CPU_SHARED_ALIGNED(type, name)/DEFINE_PER_CPU_SHARED_ALIGNED(type, name)

该per-CPU在SMP系统下会对齐到cache line,在UP系统下不需要对齐

DECLARE_PER_CPU_ALIGNED(type, name)/DEFINE_PER_CPU_ALIGNED(type, name)

在SMP和UP系统都对齐到cache line

DECLARE_PER_CPU_PAGE_ALIGNED(type, name)/DEFINE_PER_CPU_PAGE_ALIGNED(type, name)

该per-CPU变量必须页对齐

DECLARE_PER_CPU_READ_MOSTLY(type, name)/DEFINE_PER_CPU_READ_MOSTLY(type, name)

该per-CPU变量必须是read mostly

静态per-CPU变量的链接脚本

在上一节per-CPU变量的声明和定义中，可以看到最后的变量都是存在一个”.data..percpu”段中。

. = ALIGN((1 << 12)); n.data..percpu : AT(ADDR(.data..percpu) - 0) n{n __per_cpu_load = .;n __per_cpu_start = .;n *(.data..percpu..first) . = ALIGN((1 << 12));n *(.data..percpu..page_aligned) . = ALIGN(64); n *(.data..percpu..read_mostly) . = ALIGN(64); n *(.data..percpu) n *(.data..percpu..shared_aligned) n __per_cpu_end = .; n}

可见，内核在编译链接的时候会把所有静态定义的per-CPU变量统一放到”.data..percpu”section中。链接器生成__per_cpu_start和__per_cpu_end两个变量表示该section的起始和结束地址。

动态分配per-CPU变量

  • 分配函数

#define alloc_percpu(type) n (typeof(type) __percpu *)__alloc_percpu(sizeof(type), n __alignof__(type))

根据类型type，分配per-CPU变量

  • 释放函数

void free_percpu(void __percpu *ptr)

释放ptr所指向的per-CPU变量。

使用静态per-CPU变量

因为per-CPU不能像一般的变量那样访问，必须使用内核提供的函数：

#define get_cpu_var(var) n(*({ n preempt_disable(); n this_cpu_ptr(&var); n}))nn#define put_cpu_var(var) ndo { n (void)&(var); n preempt_enable(); n} while (0)

因为在get_cpu_var函数中关掉了抢占，所以在put_cpu_var中需要开启抢占。显然get函数和put函数需要匹配使用。 机智的你可能会问，为什么还需要关闭抢占，因为对于per-CPU来说已经是单处理器了。但是机智的你没有想到的是，在cpu访问per-CPU的时候，突然系统发生了一次紧急抢占，这时候cpu还在处理per-CPU变量，一旦被抢占了cpu资源，可能当前进程会换出处理器。所以关闭抢走还是必要的。

如果需要访问其他处理器的副本，可以使用函数per_cpu(var, cpu)

#define per_cpu(var, cpu) (*per_cpu_ptr(&(var), cpu))

使用动态per-CPU变量

#define get_cpu_ptr(var) n({ n preempt_disable(); n this_cpu_ptr(var); n})nn#define put_cpu_ptr(var) ndo { n (void)(var); n preempt_enable(); n} while (0)nn#define per_cpu_ptr(ptr, cpu) ({ (void)(cpu); VERIFY_PERCPU_PTR(ptr); })

以上get_cpu_ptr和put_cpu_ptr是在有抢占的情况下，需要关闭抢占使用。 而per_cpu_ptr(ptr, cpu)是根据per cpu变量的地址和cpu number，返回指定CPU number上该per cpu变量的地址。

原文地址：https://cloud.tencent.com/developer/article/1995966（版本归原作者所有，侵权删除）
