绝对干货:高电压下,电解液对铝箔的腐蚀研究

背景

下一代锂离子电池正在开发高压阴极,以最大化其能量和功率密度。然而,由于活性材料和电解质在长期循环中的退化,高压阴极的商业化已经被推迟了。最近的进展在这些问题上有了很大的改善;然而,尽管铝集流体的腐蚀及其对电池性能的影响很重要,但还没有被详细研究。

工作介绍

在这项研究中,研究了在基于LiPF6的电解液中,在铝表面形成的钝化膜的化学结构、电化学稳定性和降解情况。当4.5、4.7和4.9V的恒定电压施加在铝电极上100小时时,钝化膜的化学结构保持不变。相反,在活性材料LNMO的存在下,钝化膜在电化学循环过程中逐渐氟化,表明LNMO表面的电解液氧化影响了铝表面附近的F-离子浓度。局部裂纹和凹坑意味着腐蚀机制的空间差异,这可能是由于原生氧化膜的不均匀晶粒和厚度造成的。通过引入人工扩散屏障--氧化石墨烯(GO)来抑制腐蚀,并且在GO涂层的铝箔上制备的LNMO电极在高温下表现出更好的性能。

具体内容

一、铝钝化层

绝对干货:高电压下,电解液对铝箔的腐蚀研究

图1

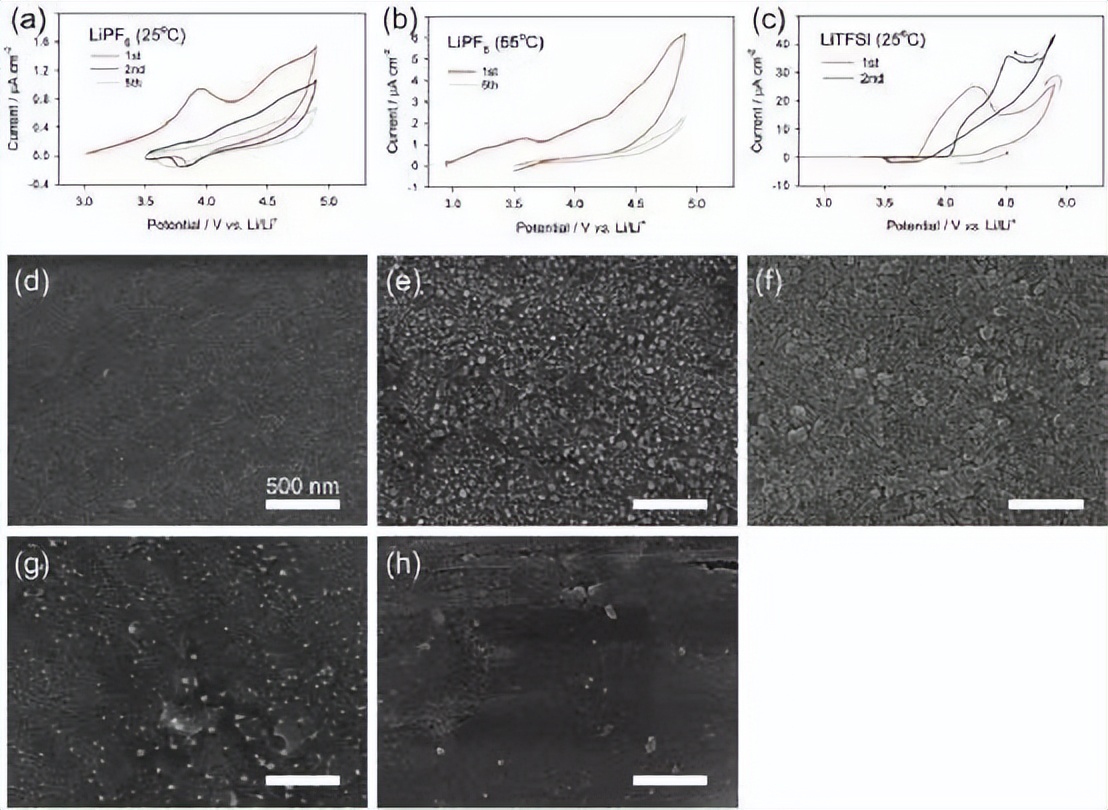

图1-铝电极在a)25°C的LiPF6电解液中循环的CV图,b)55°C的CV图,以及c)25°C的LiTFSI电解液的CV图。铝电极的SEM图像 d) 原始的,e) 在25 °C的基于LiPF6的电解质中循环的,f) 在55 °C的,g) 在25 °C的LiPF6电解质中储存2周的,以及h) 在25 °C的基于LiTFSI的电解质中循环。

图1a-c显示了在含有LiPF6和LiTFSI的电解质中获得的铝的循环伏安图。循环伏安法(CV)中氧化电流归因于电解质的分解和Al的腐蚀。在含LiPF6的电解质中,氧化电流在随后的循环中明显减少,甚至在55℃时也是如此,这表明在最初的循环中形成了钝化层(图1a,b)。然而,含LiTFSI的电解液中的电流密度超过了基于LiPF6的电解液的测量值(图1c)。

SEM图像证实,电极表面在含LiPF6的电解液中被明显改变。特别是,在铝的表面产生了直径为≈40纳米的纳米晶粒。在升高的温度下,表面也被纳米晶粒覆盖;直径为≈70纳米。LiPF6的水解在电解质中产生的HF杂质在CV测量中对纳米晶粒的形成有轻微的影响。然而,电化学反应对纳米晶粒的形成影响更明显。电解质的氧化伴随着HF和F-物种的生成。在对铝合金在高温下的氧化行为的研究中,也有类似的形态学变化的报道。当合金暴露在高温下时,金属离子沿着原生氧化膜的晶界向外扩散,到达最顶层,形成额外的金属氧化物脊或颗粒。在本研究的CV实验中,Al3+离子通过原生氧化层扩散,与F-或HF物种反应,在Al表面形成纳米级的颗粒。Al3+离子的扩散和电解液的氧化分解都在55℃时加速,促进了纳米晶粒的生长(图1f)。

绝对干货:高电压下,电解液对铝箔的腐蚀研究

图2

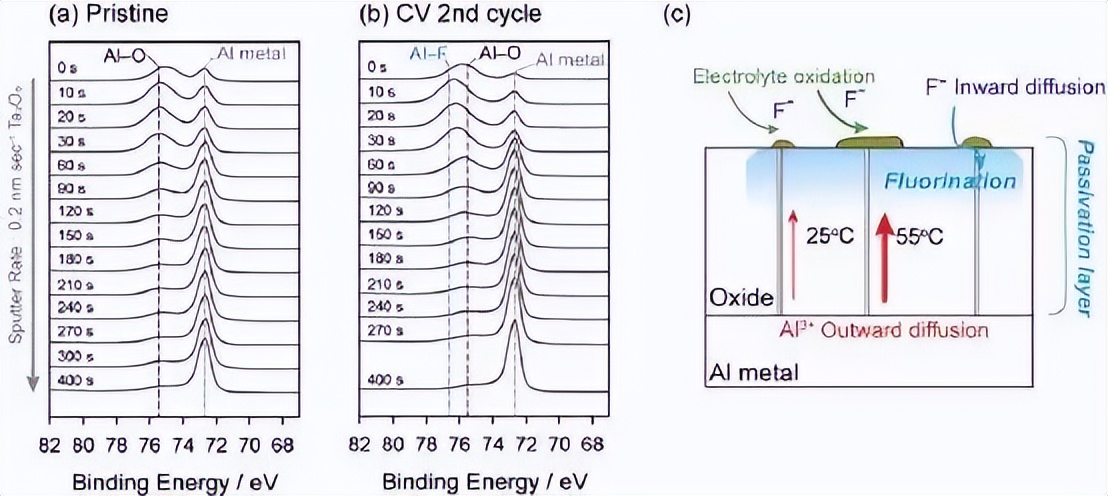

根据SEM和XPS的结果,确定了CV测量后Al表面的钝化膜的结构(如图2c所示)。由AlF和AlO键组成的纳米晶粒是通过Al3+与F-或含氧物种的反应在电极表面产生的。在表面深度的0-24纳米区域内,F-离子渗透到Al2O3层并部分氟化,形成AlxOyFz。原生的Al2O3物种仍然在氟化层下面的24-42纳米区域。因此,在CV测量过程中,Al表面上的原生氧化层被转化为一个三段式的层。这种改性层阻止了Al3+和F-的进一步扩散,从而抑制了腐蚀过程。

二、高压下钝化层演变

绝对干货:高电压下,电解液对铝箔的腐蚀研究

图3

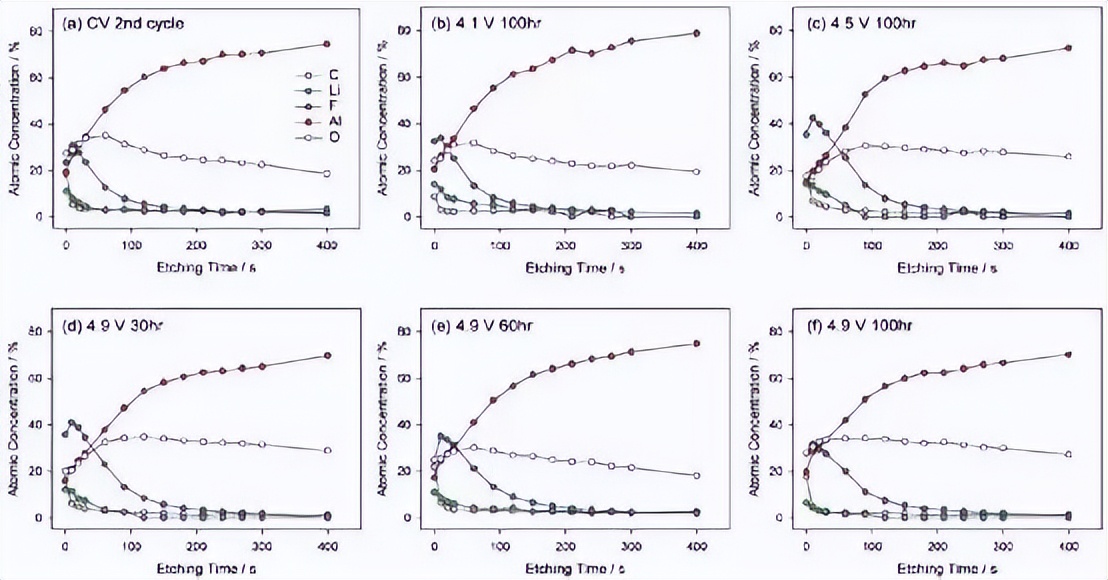

图3不同电压下钝化层的化学成分a)在CV循环后和电位保持后b)在4.1V下100小时,c)在4.5V下100小时,d)在4.9V下30小时,e)在4.9V下60小时,和f)在4.9V下100小时。

当电极被极化到4.5V以上时(甚至在4.9V时),所有的氧化电流都饱和了,即使在严酷的电化学操作中也几乎观察不到腐蚀。图3比较了相应电化学实验中形成的钝化膜的化学成分。所有获得的钝化膜都是相似的,不管是施加的电位、保持的时间,还是实验技术(计时或CV)。也就是说,主要归因于AlxOyFz的氟原子浓度在最上面的表面层下达到最大值(30-40%),并在120秒的蚀刻时间内逐渐减少(≈24纳米)。在渗透深度或薄膜厚度方面没有观察到明显的变化。证实了铝表面钝化膜的稳定性。

三、钝化层在LNMO存在的情况下的演变

绝对干货:高电压下,电解液对铝箔的腐蚀研究

图5

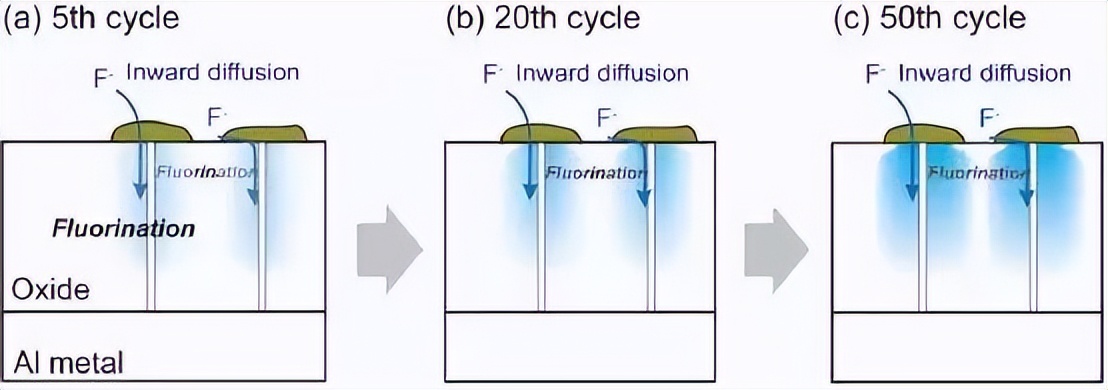

循环时钝化层的演变示意图;a)第5次,b)第20次,和c)第50次循环。在初始循环中形成的钝化层在随后的循环中在55℃下进一步氟化。在第五次循环后,原生氧化层被部分氟化;因此,Al-O浓度下降,而Al-F浓度随蚀刻深度增加。随着循环次数的增加,Al-F物种的浓度增加,这表明在循环过程中F-离子不断向内扩散。

绝对干货:高电压下,电解液对铝箔的腐蚀研究

图6

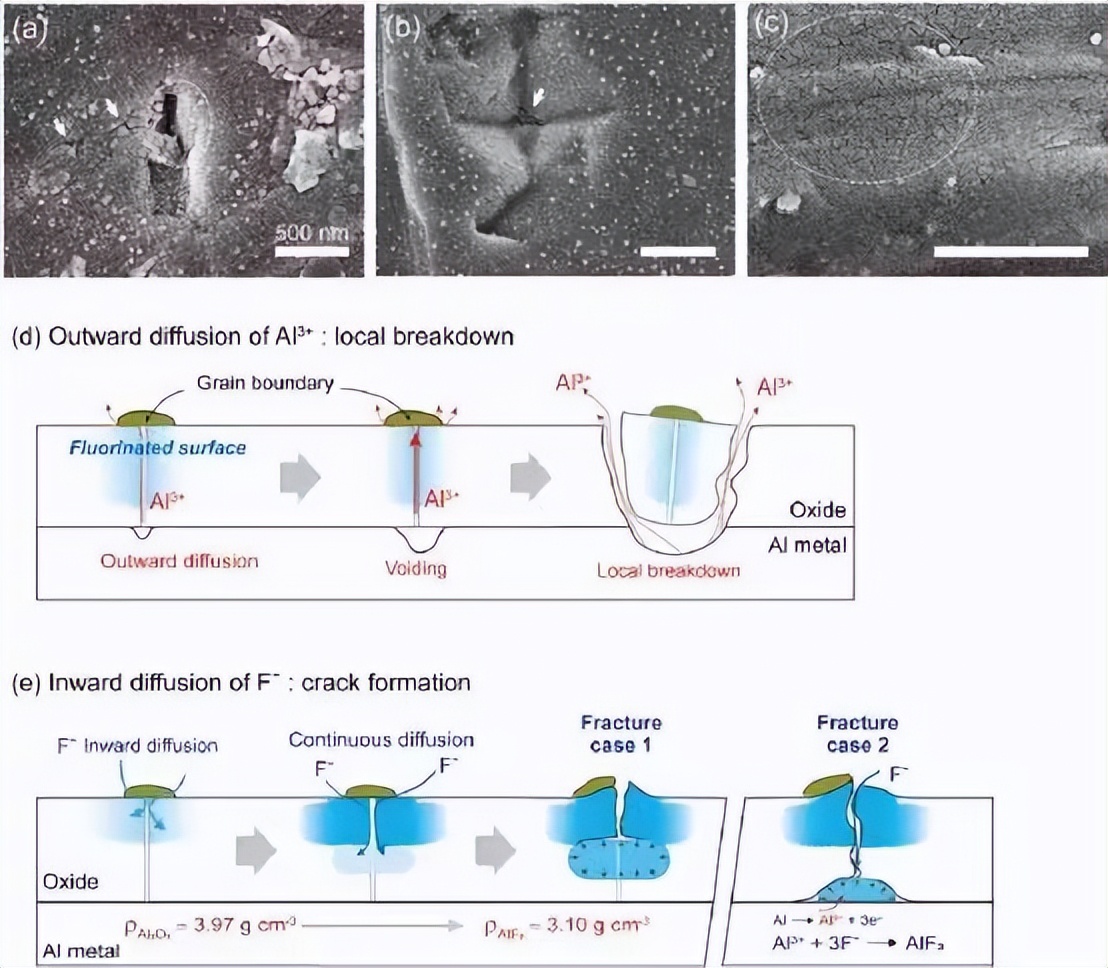

图6-55℃下循环50次后在钝化层中形成的a)凹坑和b,c)纳米裂纹的SEM图像。d) 坑洞和e) 裂纹的形成机制。在高温下的LNMO循环后,在亚微米尺度上产生了裂缝和凹坑。

铝表面附近局部集中的F-或HF物种可能会诱发各种腐蚀行为。裂缝和凹痕都会恶化钝化膜,导致Al的氧化溶解。溶解的Al3+离子会在金属锂的表面被还原。Li电极上沉积的Al成分随着循环次数从5次到50次的增加,Al3+的浓度从0.271到0.481 mg L-1明显增加。考虑到Al3+离子会攻击负极上的SEI膜,如商业全电池中的石墨,在以前的工作中可能低估了Al腐蚀导致的电池退化。

四、氧化石墨烯层抑制腐蚀

通过在Al表面镀上一层扩散屏障可以抑制腐蚀,因为连续的离子扩散通过钝化膜会导致形成凹坑、裂缝和腐蚀。扩散屏障的要求如下:i)保护层中缺陷的数量密度低,从而确保有效地阻断离子电流;ii)高电子传导性,允许电子在集流体和活性粒子之间以小的阻力转移;iii)与Al的粘附力强;以及iv)电解液氧化反应的交换电流密度小。在本研究中,GO被用作涂层材料,以证实扩散屏障对Al的形态变化和电化学行为的影响。

绝对干货:高电压下,电解液对铝箔的腐蚀研究

图7

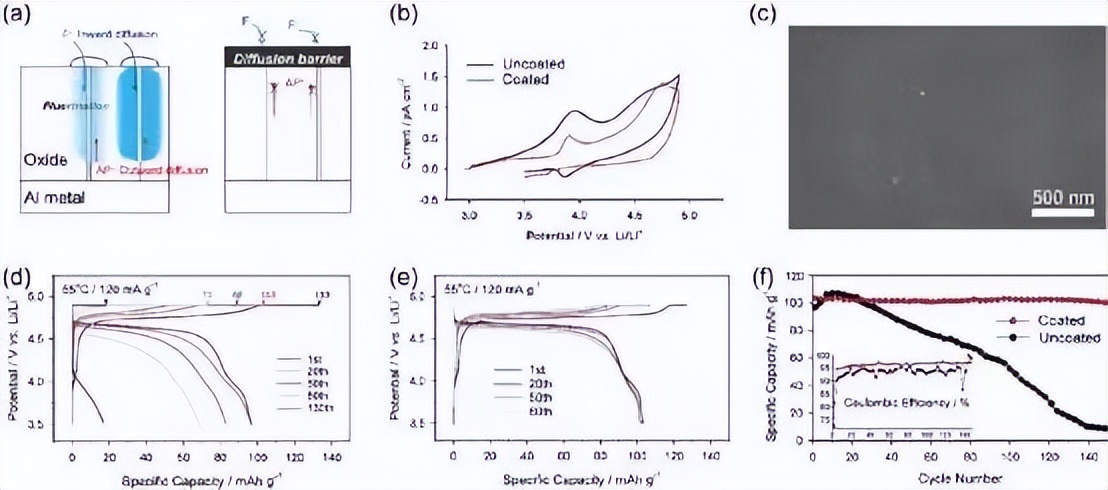

图7b显示了GO涂层和原始铝箔的循环伏安图。循环伏安曲线表明,4V左右的氧化反应(对应于铝腐蚀和电解质分解的组合)被明显抑制,但电解质会在4.5V以上氧化。在相关的SEM图像中(图7c),即使在循环伏安后,GO涂层铝的表面也与原始铝(图1a)相似。此外,XPS深度剖面分析表明,在循环后的GO层中没有观察到Al化合物,如Al2O3、AlxOyFz和AlF3。因此,循环伏安图、SEM和XPS证实,GO是一个有效的离子屏障。

即使在基于LiTFSI的电解液中, GO也延迟了腐蚀。

结论

在高压下,铝腐蚀已成为一个重要的问题。在这项研究中,研究了基于LiPF6的电解液中铝表面的钝化膜的化学结构、形成机制和降解机制。

在阳极极化后,通过Al3+和F-离子的结合反应,在Al表面产生了纳米颗粒,而Al3+和F-离子分别由Al的阳极溶解和电解质分解产生。F-离子对原生的Al2O3层进行了氟化,其渗透深度为≈24nm。铝表面的纳米颗粒、氟化层和原生氧化层作为钝化层发挥作用。时间测量法和XPS深度分析实验证实,即使在高电压下,钝化膜也很稳定。

然而,在有活性材料存在的循环过程中,由于活性材料表面的电解质氧化分解产生的F-离子的浓度增加,钝化膜的氟化继续进行。此外,扩散和反应动力学也在升高的温度下得到加强。循环后观察到原生氧化膜氟化产生的裂缝和Al阳极溶解形成的凹坑,这最终加速了Al的腐蚀。

为了防止离子扩散,在Al表面涂了一层GO层作为扩散屏障。当GO涂层的Al电极被用作电流收集器时,由于LNMO电极的高温循环过程中电阻的减少,LNMO电极的循环性得到了改善。这项工作已经证明,为了使LNMO和富镍层状氧化物等高压电极材料商业化,必须抑制铝集流体的腐蚀,这可以通过在铝箔上涂抹扩散屏障来实现。
