ffmpeg播放器实现详解 - 框架搭建

ffplay是ffmpeg源码中一个自带的开源播放器实例,同时支持本地视频文件的播放以及在线流媒体播放,功能非常强大。

FFplay: FFplay is a very simple and portable media player using the FFmpeg libraries and the SDL library. It is mostly used as a testbed for the various FFmpeg APIs

ffplay中的代码充分调用了ffmpeg中的函数库,因此,想学习ffmpeg的使用,或基于ffmpeg开发一个自己的播放器,ffplay都是一个很好的切入点。 ffplay源码编译见[公众号:断点实验室]的前述文章 [ffplay源码编译]。 由于ffmpeg本身的开发文档比较少,且ffplay播放器源码的实现相对复杂,除了基础的ffmpeg组件调用外,还包含视频帧的渲染、音频帧的播放、音视频同步策略及线程调度等问题。

因此,这里我们以ffmpeg官网推荐的一个ffplay播放器简化版本的开发例程为基础,在此基础上循序渐进由浅入深,最终探讨实现一个视频播放器的完整逻辑

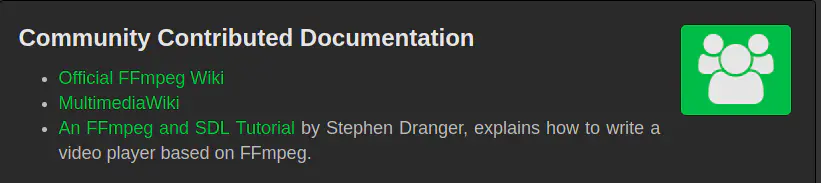

ffplay播放器简化版本开发例程可在ffmpeg官网[documentation]页面的右下角找到,点击An FFmpeg and SDL Tutorial即可打开找到对应的源码。

ffmpeg播放器实现详解 - 框架搭建

这里对其中部分难以理解的代码进行了修改,并对几乎所有代码逐行注释,方便大家理解

1、项目编译环境搭建

这里仍以Ubuntu 16.04 LTS为基础进行讲述,由于ffmpeg支持多个主流平台,且api接口在各个平台是一致的,因此其他平台也可参照本文内容,后续会将代码移植到windows等其他平台,方便大家调试。

源码的编译除了ffmpeg环境外,还需要SDL-1.x版本的支持,用于提供视频帧的渲染及音频帧的播放

1.1 sdl库编译

SDL(Simple DirectMedia Layer)是一个跨平台的多媒体和游戏开发包,提供2D,音频,事件驱动,多线程和定时器等服务,它使用C语言写成,提供了多种控制图像、声音、输出的函数,让开发者只要用相同或是相似的代码就可以开发出跨多个平台(Linux、Windows、Mac OS X等)的应用软件。

SDL: Simple DirectMedia Layer is a cross-platform development library designed to provide low level access to audio, keyboard, mouse, joystick, and graphics hardware via OpenGL and Direct3D. It is used by video playback software, emulators, and popular games including Valve's award winning catalog and many Humble Bundle games.

可通过下面的链接下载SDL-1.2.15源码,注意,例程中依赖的SDL版本与ffplay中有所不同 https://www.libsdl.org/download-1.2.php

下载完成后解压进入sdl源码目录,可通过下面的配置方法生成Makefile文件

./configure --prefix=/usr/local/3rdparty/sdl

生成Makefile文件后,输入make命令即可开始编译过程,编译完成后,执行make install命令进行安装

make nmake install

安装完成后,会在configure指定的目录下找到sdl的目录,由于sdl以库文件的方式提供支持,因此在sdl/bin目录下没有对应的可执行文件。

1.2 sdl环境变量配置

sdl编译完成后,还需要让系统能够找到对应的安装位置。打开/etc/profile配置文件,在该文件底部添加sdl的环境变量

#SDL ENVIRONMENTnexport C_INCLUDE_PATH=/usr/local/3rdparty/sdl/include/SDL:$C_INCLUDE_PATHnexport LD_LIBRARY_PATH=/usr/local/3rdparty/sdl/lib:$LD_LIBRARY_PATHnexport PKG_CONFIG_PATH=/usr/local/3rdparty/sdl/lib/pkgconfig:$PKG_CONFIG_PATH

1.3 项目源码编译

项目源码可采用如下Makefile脚本进行编译

tutorial01: tutorial01.cn gcc -o tutorial01 -g3 tutorial01.c -I${FFMPEG_INCLUDE} -I${SDL_INCLUDE} n -L${FFMPEG_LIB} -lavutil -lavformat -lavcodec -lswscale -lswresample -lz -lm n `sdl-config --cflags --libs`nnclean:n rm -rf tutorial01n rm -rf *.ppm

执行make命令开始编译,编译完成后,可在源码目录生成名为[tutorial01]的可执行文件。

1.4 验证

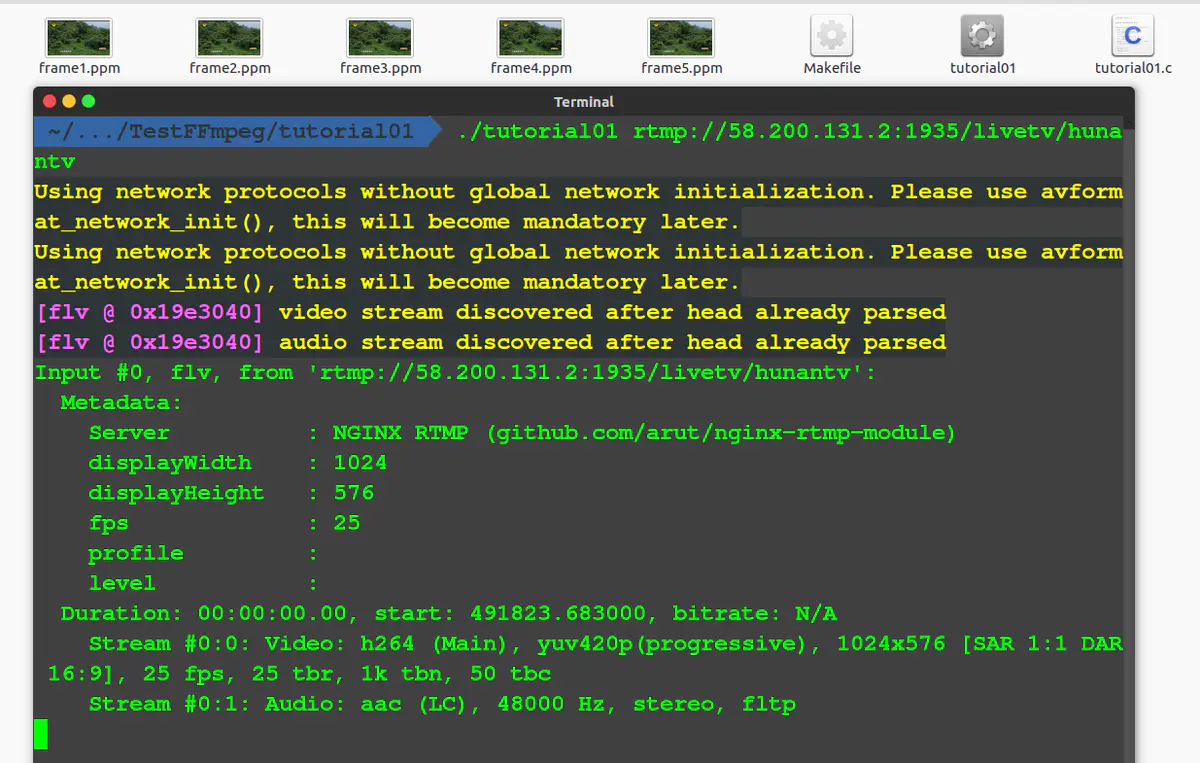

与ffplay的使用方法类似,执行[tutorial01 url]命令,可以看到在源码目录生成的后缀名为.ppm的图像

./tutorial01 rtmp://58.200.131.2:1935/livetv/hunantv

ppm图像在linux平台下可直接打开,看到有ppm图像生成,即可确定项目能够正常工作,输入Ctrl+C结束程序运行。

ffmpeg播放器实现详解 - 框架搭建

ppm格式的图像平时不太常用,大家没有必要做深入研究,这里仅用于对编译结果的验证。

PPM: A PPM file is a 24-bit color image formatted using a text format. It stores each pixel with a number from 0 to 65536, which specifies the color of the pixel. PPM files also store the image height and width, whitespace data, and the maximum color value. The portable pixmap format (PPM), the portable graymap format (PGM) and the portable bitmap format (PBM) are image file formats designed to be easily exchanged between platforms.

领取C++音视频开发学习资料:点击→音视频开发(资料文档+视频教程+面试题)(FFmpeg+WebRTC+RTMP+RTSP+HLS+RTP)

ffmpeg播放器实现详解 - 框架搭建

2 源码分析

上述例程除了生成几张图片外,好像什么也做不了,似乎离一个功能完整的视频播放器还有很远的距离。 尽管如此,例程依然包含了ffmpeg视频开发用到的几乎所有关键的api与数据结构。后面的内容会在此基础上不断的完善,直至实现一个完整的视频播放器。

2.1 流程

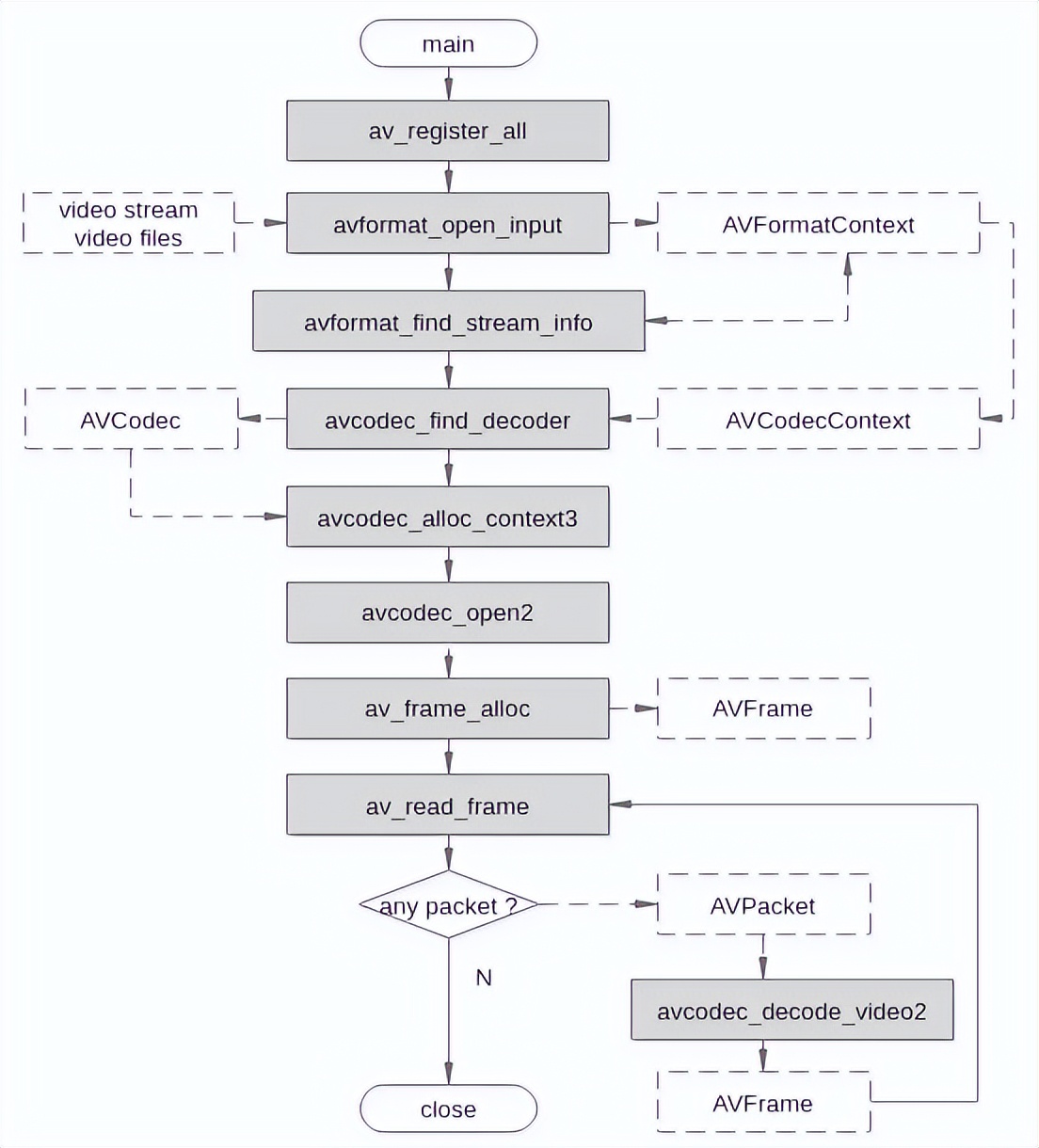

下面给出例程的流程图,流程非常简单,所有代码都运行在主线程中,流程涉及api及数据结构的含义都在例程源码中有详细的注释。

ffmpeg播放器实现详解 - 框架搭建

2.2 源码中涉及的api及组件

由于篇幅的限制,这里先简要介绍每个组件及api的含义,后续文章中会深入介绍每个组件及api的使用方法

组件:

  • AVFormatContext 保存文件容器封装信息及码流参数的结构体
  • AVCodecContext 解码器上下文对象,解码器依赖的相关环境、状态、资源以及参数集的接口指针
  • AVCodec 保存编解码器信息的结构体,提供编码与解码的公共接口
  • AVPacket 负责保存压缩编码数据相关信息的结构体,每帧图像由一到多个packet包组成
  • AVFrame 保存音视频解码后的数据,如状态信息、编解码器信息、宏块类型表,QP表,运动矢量表等数据
  • SwsContext 描述转换器参数的结构体

api :

  • av_register_all 注册所有ffmpeg支持的多媒体格式及编解码器
  • avformat_open_input 打开视频文件,读文件头内容,取得文件容器的封装信息及码流参数并存储在pFormatCtx中
  • avformat_find_stream_info 取得文件中保存的码流信息,并填充到pFormatCtx->stream 字段
  • avcodec_find_decoder 根据视频流对应的解码器上下文查找对应的解码器,返回对应的解码器
  • avcodec_alloc_context3 复制编解码器上下文对象,用于保存从视频流中抽取的帧
  • avcodec_open2 打开解码器
  • av_frame_alloc 为解码后的视频信息结构体分配空间并完成初始化操作
  • av_read_frame 从文件中依次读取每个图像编码数据包,并存储在AVPacket数据结构中
  • avcodec_decode_video2 解码完整的一帧数据,若一个packet无法解码一个完整的视频帧,则在ffmpeg后台维护的缓存队列会持续等待多个packet,直到能够解码出一个完整的视频帧为止

3 ffmpeg能帮我们做什么

视频开发涉及到多种视频格式的编解码,多种文件格式及传输协议的解封装等操作,很难一下子全部掌握。 ffmpeg通过其封装的api及组件,为我们屏蔽了不同视频封装格式及编码格式的差异,以统一的api接口提供给开发者使用,开发者不需要了解每种编码方式及封装方式具体的技术细节,只需要调用ffmpeg提供的api就可以完成解封装和解码的操作了。 至于视频帧的渲染及音频帧的播放,ffmpeg就无能为力了,因此需要借助类似sdl库等其他组件完成,后面的章节会为大家介绍继续介绍。

4 源码清单
